7 auf einen Streich

Ausführung

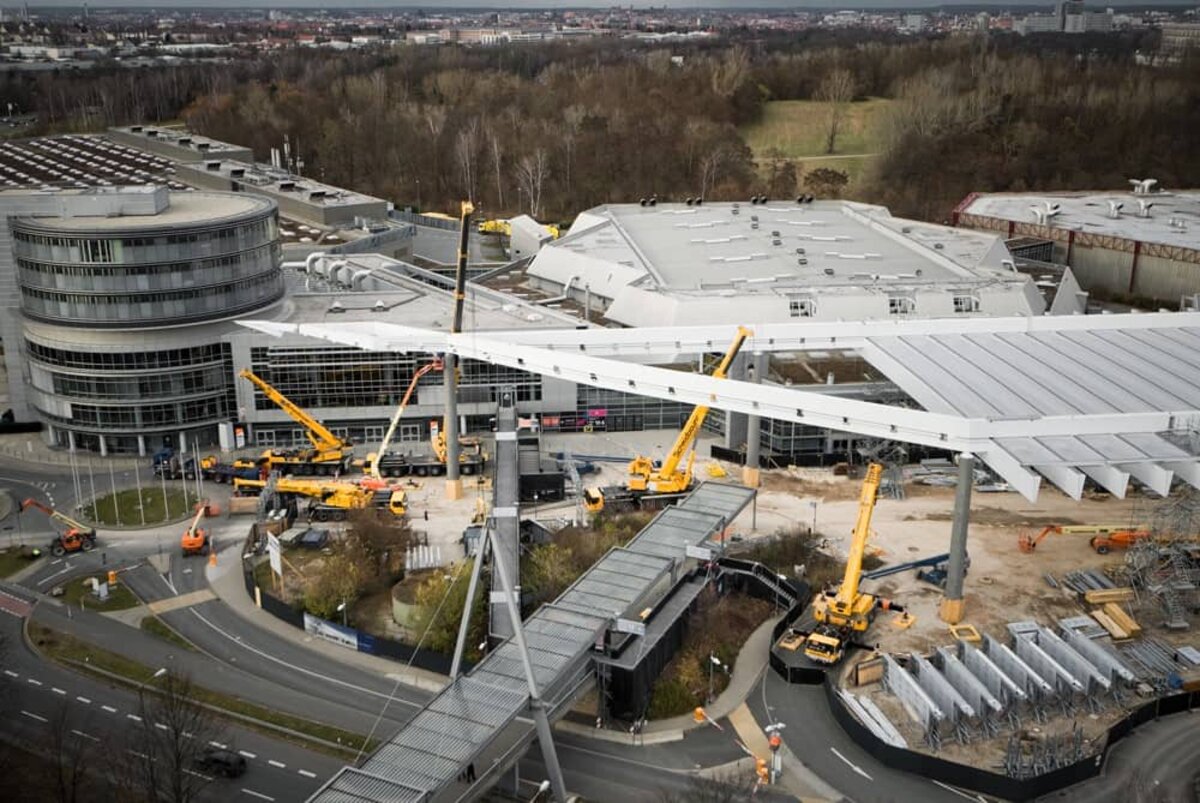

Die Fa. Profil Stahl- und Metallbau GmbH aus Gerbisbach beauftragte die Schmidbauer-Gruppe zur Endmontage einer Dachkonstruktion in drei Teilen, bei der insgesamt sieben Krane die Elemente in über 20 Metern Höhe zusammensetzten. An das in den Monaten zuvor montierte Dach des neuen Eingangsbereiches sollten in der Endphase zwei Hauptträger und die Spitze des Daches anmontiert werden.

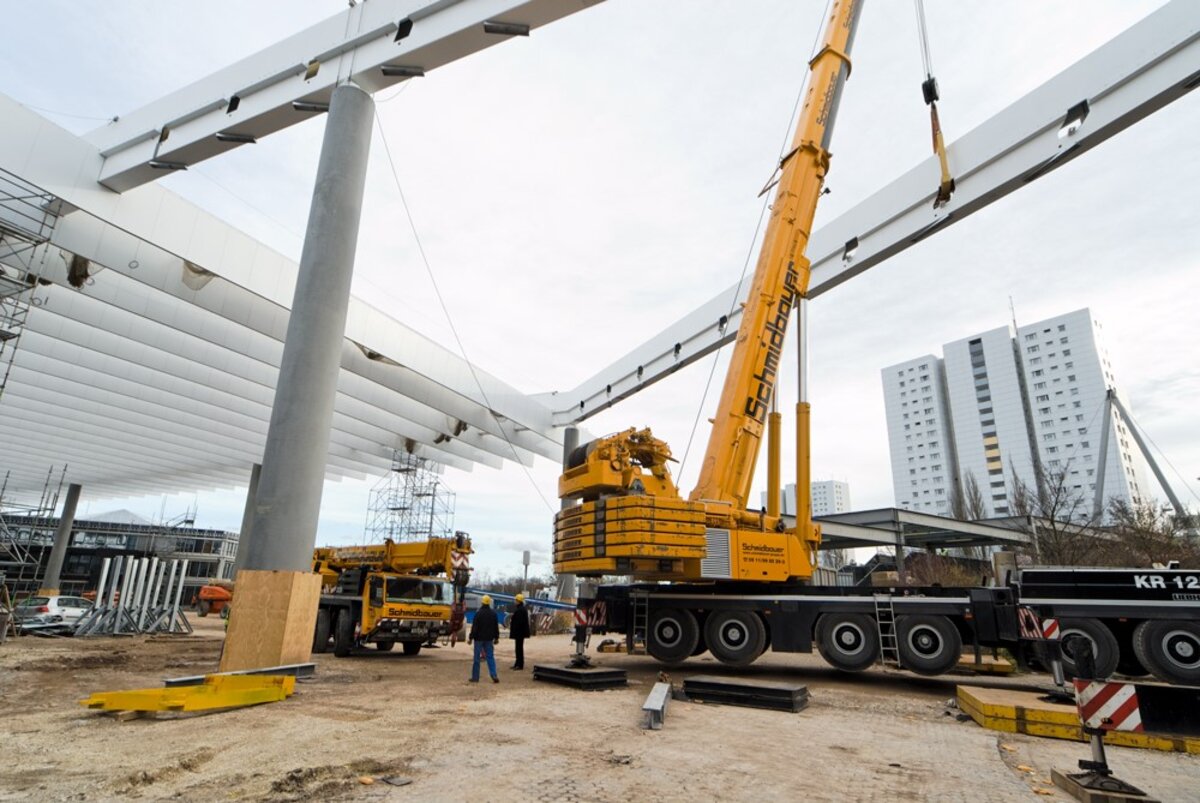

Unsere 160 t- und 300 t-Teleskopkrane hoben zunächst den großen Träger mit 85 Tonnen Gewicht und 46 Metern Länge an den vorgesehenen Platz. Dort wurde dieser an einem Ende mit dem bereits bestehenden Dach verschraubt und während der Montagedauer gesichert. Zeitgleich hoben die zwei 70 t-Teleskopkrane den kleineren Träger, der ebenfalls nur an einer Seite mit dem Dach verschraubt wurde und sicherten diesen bis zum Ende der Montage.

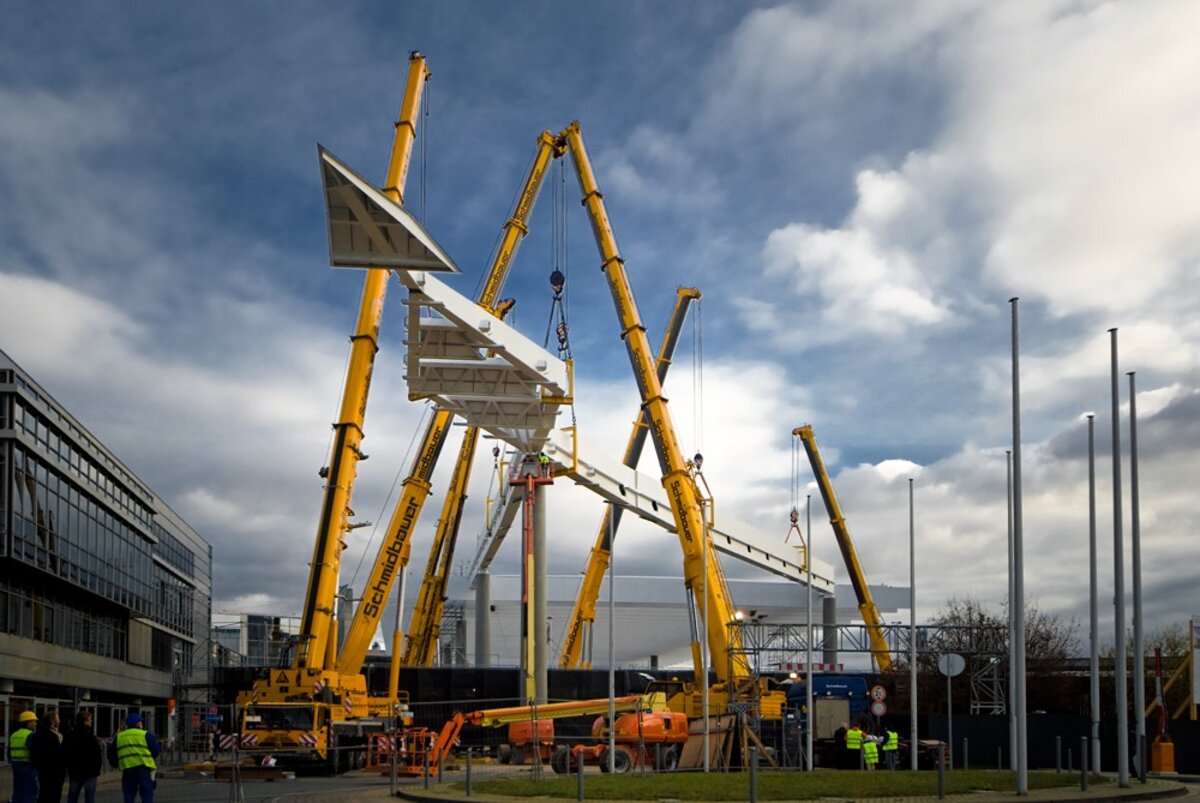

Anschließend folgte der anspruchsvolle Teil der Montage: Anheben der Spitze mittels dreier Krane – 100 t-, 120 t- und 300 t-Teleskopkran. Diese Krane mussten das durch eine Spedition angelieferte und vormontierte Dach mit 7,5 Metern Breite, 38 Metern Länge und 85 Tonnen Gewicht anheben, millimetergenau auf eine Stütze setzen und dabei die beiden Enden der Spitze mit den freien Enden der Hauptträger verbinden.

Erst danach konnten die Monteure die drei Elemente miteinander verschrauben und die Krane ausgehängt werden. Die Montage konnte aufgrund der genauen Vorplanung und dem vorbildlichen Zusammenspiel der Kranfahrer und Einweiser innerhalb von 6 Stunden sowie zur vollsten Zufriedenheit unseres Kunden durchgeführt werden.



Equipment

  • Montage des großen Hauptträgers mit 85 Tonnen und 46 Metern Länge im Tandemhub:
    Liebherr LTM 1300-7.1 mit 75 t Ballast und 35,7 m HA
    Liebherr LTM 1160/2 mit 50 t Ballast und 30,4 m HA
  • Montage des kleinen Hauptträgers mit 25 Tonnen und 22 Metern Länge im Tandemhub:
    2 x Faun ATF 70-4 mit 8,9 t Ballast und 33 m HA
  • Montage der Spitze mit 85 Tonnen, 7,5 Metern Breite und 38 Metern Gesamtlänge im Tridemhub:
    Grove GMK 6300 mit 50 t Ballast und 37,9 m HA
    Liebherr LTM 1100/2 mit 24,5 t Ballast und 30,1 m HA
    Terex Demag AC 120-1 mit 40,4 t Ballast und 34,3 m HA



Einsatzort: Nürnberg, Deutschland
